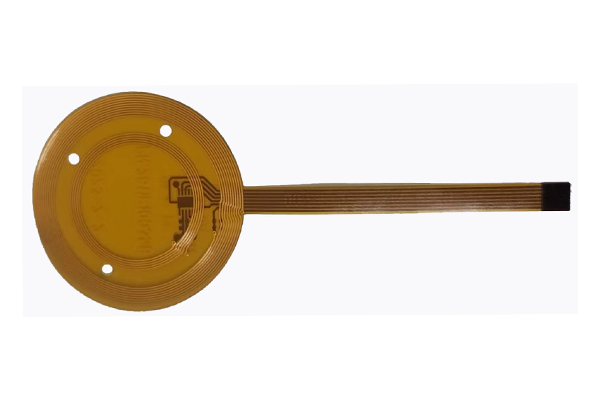

一、現有技術現狀

1、高密度互連與先進封裝技術

當前，線路板封裝的核心趨勢是向高密度、高集成度發展。例如，扇出面板級封裝（FOPLP）通過將多個芯片集成在方形基板上，顯著提升了面積利用率和成本效益，已在AI芯片等領域?qū)崿F(xiàn)量產應用。混合鍵合技術則通過金屬與介質的直接連接，將互連間距縮小至10μm以下，降低了電阻損耗并提升了信號完整性。此外，玻璃基板因其低介電常數（約4.0）和高機械穩定性，逐步替代傳統硅中介層，支持更高頻寬和散熱需求。

2、材料創新與性能突破

有機中介層：采用玻璃載體支撐的有機材料，簡化了硅通孔（TSV）工藝，支持1-2μm線寬的RDL（重分布層），適配5G和AI芯片的高密度互連需求。

低溫固化PSPI：國產光敏聚酰亞胺（PSPI）通過降低固化溫度至230℃以下，分辨率達0.1μm，已應用于HBM3存儲芯片和3D IC集成，打破了日美企業的技術壟斷。

液態金屬封裝材料：上海交通大學團隊開發的液態金屬?gòu)?fù)合材料，兼具高氣密性與可拉伸性，氧透過系數接近金屬鋁，適用于柔性電池和熱管理器件，循環壽命提升300%以上。

3、智能制造與工藝優化

AI驅動的制造控制：在扇出封裝中，AI實時監控電鍍均勻性和基板翹曲，良率提升至99.5%。

全自動化產線：如Manz亞智科技的RDL制程設備支持300mm至700mm基板處理，結合垂直電鍍技術，實現高精度互連和低成本量產。

二、未來技術探索方向

1、新型基板材料的開發

玻璃基板的深度應用：通過TGV（玻璃通孔）技術實現高縱深比通孔（深寬比>10:1），提升芯片散熱能力與高頻信號傳輸效率，預計在2026年前后實現AI芯片的大規模應用。

二維半導體集成：復旦大學團隊基于二硫化鉬（MoS?）的處理器“無極”已展示出納米級功耗優勢，未來或推動柔性電子與芯片的深度融合。

2、多功能集成與異構封裝

有源中介層設計：將電源管理和熱控制電路嵌入封裝層，動態調節功率分配，減少局部過熱風險。

3D堆疊與Chiplet技術：通過TSV（硅通孔）和微凸塊技術，實現多芯片垂直集成，如臺積電CoWoS技術已用于H100 GPU，未來CoPoS（面板級封裝）將進一步提升產能。

3、綠色制造與循環經濟

可回收材料工藝：生物基PI膜和可降解PET基材的研發，推動封裝廢棄物減少40%，歐盟碳關稅（CBAM）加速該技術落地。

電鍍液回收技術：盛美半導體的金屬回收率超95%，降低生產成本與環境污染。

4、智能化與AI驅動的工藝革新

數字孿生與仿真優化：通過AI算法預測熱應力分布和電磁兼容性（EMC），設計周期縮短50%。

自供電封裝系統：摩擦納米發電機（TENG）可將機械振動轉化為電能，減少對外部電源依賴，特斯拉已啟動原型測試。

5、國產化與產業鏈協同

關鍵材料自主可控：如低溫PSPI的單體國產化率從60%提升至90%，規劃吉瓦級產線建設以應對國際競爭。

區域產業集群效應：長三角和珠三角集聚70%產能，通過政策支持（如江蘇“十四五”規劃）推動晶圓級封裝與異質集成技術突破。

三、挑戰與展望

盡管技術進步顯著，線路板封裝仍面臨多重挑戰：

技術瓶頸：如玻璃基板的脆性加工難題、2D/3D封裝的熱膨脹系數失配問題。

成本與規?；?/span>：高端設備（如EUV光刻機）依賴進口，國產替代需加速；FOPLP量產需解決面板級制造的均勻性控制。

國際競爭：日美企業在高頻材料和設備領域仍占據主導地位（如東麗PSPI市占率34%）。

未來，隨著AI、量子計算和6G通信的推動，線路板封裝將向更高密度、更低功耗、更強功能集成演進。通過材料、工藝與智能制造的深度融合，行業有望實現從“跟隨”到“引領”的跨越，重塑全球半導體產業格局。
