實佳線路板可根據無人機排線的接口配置不同，為客戶提供多功能連接器柔性線路板組件產品的ODM服務。
定義：無人機是無人駕駛飛機的簡稱，是利用無線電遙控設備和自備的程序控制裝置的不載人飛機，在航拍、快遞運輸、農業、測繪等領域的應用。無人機多功能連接多用于連接無人機的主控制器與其他設備。多功能連接器柔性線路板通常包含了多個不同的接口，以滿足不同的連接需求。通過這些接口，可以將無人機的電池、遙控器、圖傳設備、智能設備等連接到主控制器上，實現電源供應、數據交互和信號傳輸?shù)裙δ堋?/p>
實佳線路板可根據無人機排線的接口配置不同，為客戶提供多功能連接器柔性線路板組件產品的ODM服務。

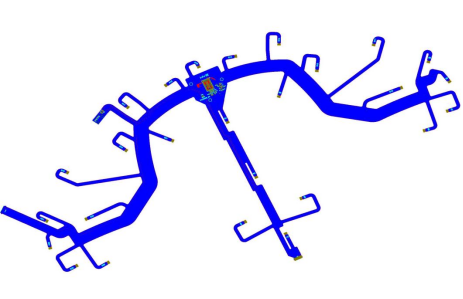

無人機柔性線路板產品圖片

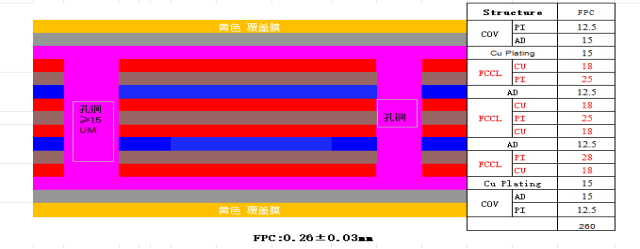

無人機柔性線路板結構示意圖
產品基本工藝流程：
多功能連接器排線柔性線路板，采用四層柔性板結構，實施鉆孔、沉電銅、圖像轉移、線路蝕刻、感光綠油涂覆、阻焊、壓合、表面沉金、字符印刷、功能測試等加工工藝。關鍵點：芯片器件區域的開窗感光油墨，多連接器金手指補強的貼裝工藝。
產品特色亮點：
多功能連接器排線柔性線路板高柔性，尺寸大，多路連接接口，局部綠油，器件區域補強，有利于后續SMT工藝，保證產品的穩定性。
產品應用：
無人機，多功能模塊連接模塊，多路傳感器，機器人等
產品輸出報告：
《項目可行性報告》
《線路板可靠性測試報告》
《線路板阻抗測試報告》
